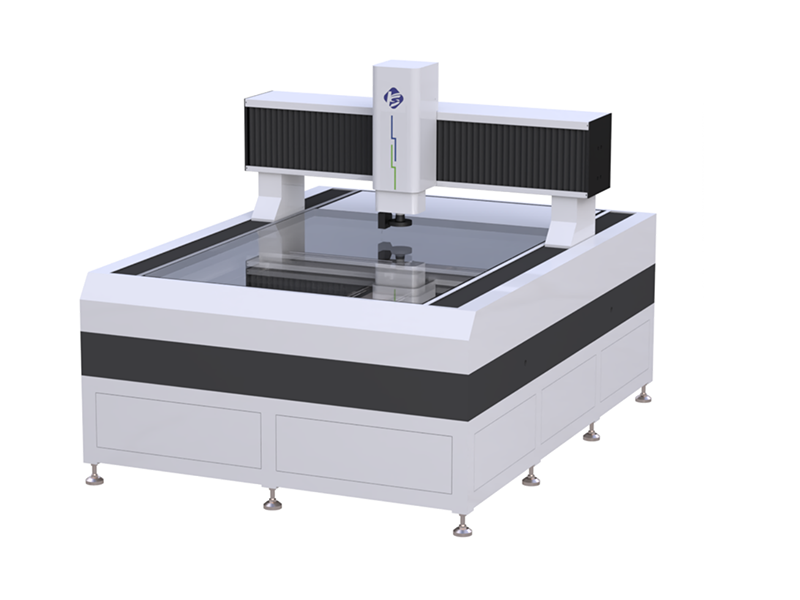

仪器型号 仪器参数 |
KD8060 |
KD1080 |
KD1210 |
KD2515 |
|
|
测量行程（ mm） |
600*800*200 |
800*1000*200 |
1000*1200*200 |
1500*2500*200 |
|
|
外形尺寸（ mm） |
1200*1625*1700 |
1400*1825*1700 |
1600*2025*1700 |
2100*2825*1700 |
|
|
仪器重量（kg） |
1500 |
1800 |
2100 |
4500 |
|
|
承载重量（kg） |
30 |
||||
|
测量精度 |
X/Y ≤( 3.0 +L/200μm;Z≤( 5.0 +L/ 150）μm;L为被测物长度 ，单位为mm |
||||
|
导轨 |
台湾上银(HWIN)高精密直线导轨 |
||||
|
丝杆 |
台湾(TBI)高精密工业丝杆 |
||||
|
电机 |
松下伺服电机 |
||||
|
光栅尺 |
0. 5μm分辨率 |
||||
|
运动控制 |
交流伺服系统 ，全闭环控制 |
||||
|
图像传感器 |
高清晰 、高分辨率彩色工业数字相机 |
||||
|
光源 |
轮廓光 |
LED平行冷光源 ， 256级亮度可调 |
|||
|
表面光 |
电脑程控8分区LED环形冷光源 ， 256级亮度可调 |
||||
|
光学镜头 |
6.5: 1连续变倍（选配13.3: 1连续变倍） |
||||
|
放大倍率 |
光学放大倍率0.7-4. 5X； 影像放大倍率30-200X |
||||
|
视场范围（ mm） |
6. 5-1.03 |
||||
|
适用电源 |
100-240V（ AC） ； 50/60Hz ，单相1800W |
||||
|
工作环境 |
温度22± 2℃ ; 湿度30%-80% ；振动 ﹤0.002g ，低于15 Hz |
||||
* 测量行程可根据客户需求特殊定制
** 标配为0. 5μm分辨率 光栅尺 ，可选配0.1μm分辨率光栅尺
*** 可选配网轴光 ，技术参数轮廓光
**** 标配手动变倍镜头 ，可选配自动变倍镜头
***** 放大倍率为近似值 ，可根据需求选配0. 5X 或2.0X 附加物镜 ，实现放大率15-100X或60-400X
